手機喇叭是手機中重要的輸出元件。手機從功能機到智能機發展過程中,手機喇叭也有了很大的變化,從最初的最強大音量到現在追求高保真,喇叭外形及工藝要求都有了很大的進步,此次我們主要介紹我們常用的智能手機喇叭的生產制造設備。
手機目前已經成了大家生活中必不可少的工具,二十年前誰也沒有想到手機可以代替電視、代替收音機、代替相機,好的音頻輸出設備,也是高端手機的判斷標準之一。手機喇叭發展到目前為止,外形以方形為主,方形喇叭可以提高手機的空間利用率。手機是高集成設備,空間十分有限,并且朝著更輕薄的方向發展,因此要利用好手機的空間。

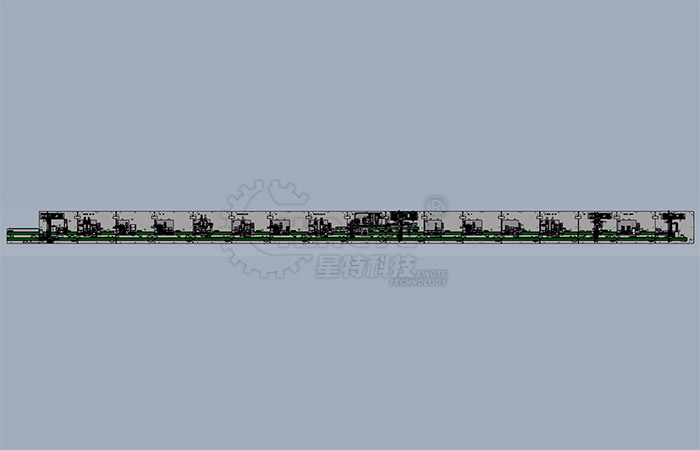

手機喇叭主要包含振膜、FPC、音圈、支架、華司、磁鐵、U鐵這些零部件。手機喇叭全自動生產線就是要將這些配件組裝成一個完整的喇叭成品。音圈是喇叭的驅動部分,這里要重點介紹一下音圈繞制。自動線上采用的控線繞線機,與我們單軸繞線機、飛叉繞線機的繞線方式不同,控線繞線機采用立式繞線方式,繞好的圓形線圈通過整形機構擠壓成方形線圈,并且在這個過程中控制線圈的兩根引線,后面放入治具引線的位置也需要時固定的,方便后續的組裝。整形完成后,拉扯引線使其形成一定的角度,并減掉多余的部分,然后放入治具,通過傳送帶輸送到下一個工藝。由于繞線的工藝比較復雜,就影響了繞線的產能,在這條自動線上,我們匹配了多臺繞線機,以滿足整條自動線的產能要求。后續工藝包含各個原料的上料、組裝、點膠、視覺檢測、產品測導通、激光打標等。在整條生產線中,其中任何一個環節出現問題都會影響產品的品質。這就是我們常說的木桶的原理,木桶能盛水的高度是由最短的那塊木板決定的,因此我們在做設備的時候,要將每個機位做到高良率,在這個前提下,對于不良品要能及時檢查出來,并排除整條自動線之外,這樣才能保證成品的良率以及產能。目前該自動線的產能能達到2000PCS/H以上。
