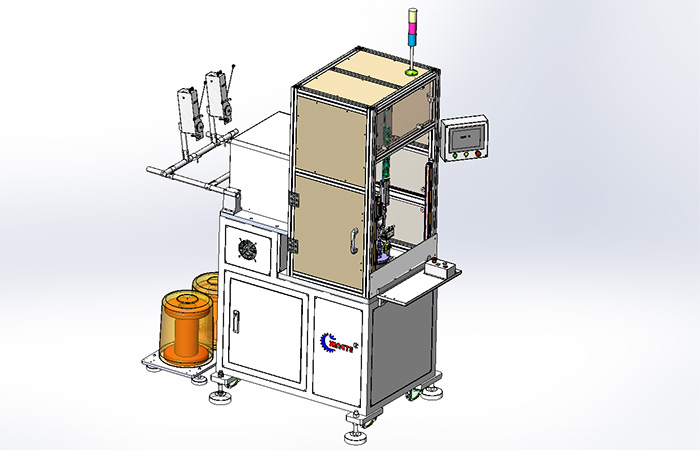

設備概述:
本設備是公司專門為無線充電接收端設計的一款新型機器,可針對目前市場上各種無線充電線圈進行繞線,如漆包線、多組線等。滿足線圈自動化生產的同時,效率較同類產品有顯著提升。如單層紗包線產能可達50-200。
設備特點:
該設備精度高、模具之間平面高度達到0.01mm, 產品厚度公差達到±0.01mm. 采用立式繞線方式,多組線同時進線,多組線進線可并線,多組線自動進線、自動繞線、自動切線、自動下料,是國內外無線充電方面領先的繞線設備。
本設備繞線機設備采用先進的CNC運動控制器,運動控制器可執行高精度直線定位,圓弧插補定位、根據不同產品要求,程序可自編。
本公司也有發射端線圈繞線機,可根據客戶的需求設計繞特殊繞線。
適用領域:
手機無線充電線圈、車載無線充電線圈、耳機無線充電線圈
設備參數:
名稱 |
參數
|
名稱 |
參數 |
型號 |
XT-601ST |
產能 |
50-120/h |
規格 |
1150(w)×1400(D)×1820(H)mm
|
繞線主軸數 |
1軸
|
機器重量 |
約420kg |
主軸轉數 |
≤4000rpm |
電源 |
AC220V±10%單相 50/60Hz |
適用線徑 |
0.03-0.2(mm) |
消耗電力 |
約4.0KvA |
線圈高度 |
線徑高度 |
氣源 |
0.4MPa-0.7Mpa
|
線圈外徑 |
≤50mm(特殊可定制)
|
主軸方向 |
順時針/逆時針
|
引出線位置 |
可任意設定角度 |
步序記憶容量 |
9999 |
引出線長度 |
根據線圈確定 |
控制系統 |
觸摸屏
|
張力器 |
最多可達13組伺服張力器 |
控制軸數 |
6軸伺服 |
壓線方式 |
定制壓線棒壓線T |
線圈固化方式 |
通過加熱烘干固化 |
剪線方式 |
定制刀片切斷 |
