設備概述：

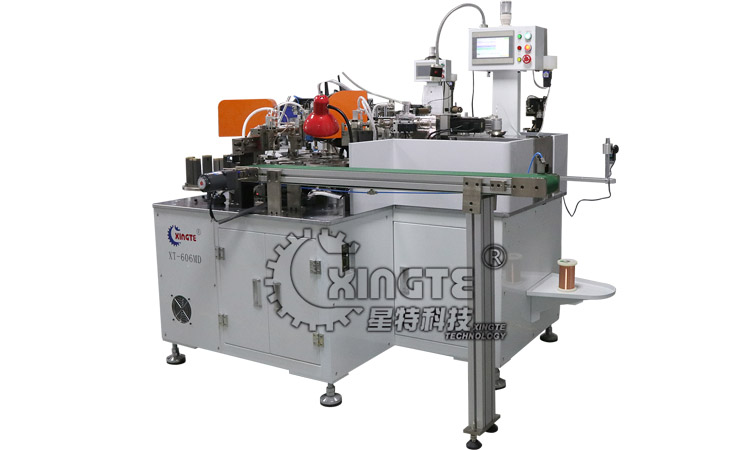

機型簡介：本機是空心音圈專用機型，可繞制醇溶和熱風兩種漆包線材。手動上料也可以做一般骨架音圈的繞制
設備特點：
控制系統采用全中文觸膜屏接口，操作簡便易學，機械操作部分設計合理，所采用金屬材料都經過特殊化工藝處理，機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承保證了產品的高效率和高精度；真正做到實現開機24小時穩(wěn)定，高效生產。能與全自動化生產線及無人車間兼容配套。繞線方式為主軸飛叉繞線，六工位旋轉剪線，退模。本機是行業(yè)中最高效的機型，每小時按30圈左右計算產量可在3000/小時左右。
適用領域：
耳機喇叭，空心線圈
設備參數：
|
型號 |
XT-606 |
飛叉軸數 |
1軸 |
|
規(guī)格 |
680(w)×1360(D) ×1560(H)mm |
飛叉轉數 |
Max. 4800rpm (根據飛叉的外徑而不同) |
|
機器重量 |
約290kg |
適用線徑 |
0.02-0.45（mm） |
|
電源 |
AC220V±10%單相 50/60Hz |
線圈高度 |
Max. 10mm |
|
消耗電力 |
約2.0KvA |
線圈外徑 |
Max. ø30mm |
|
氣源 |
約0.4MPa以上 |
旋轉方式 |
6 工位 |
|
主軸方向 |
順時針/逆時針 |
切線方式 |
氣壓切斷 |
|
步序記憶容量 |
9999 |
線圈溶接方式 |
繞線前先預熱夾具 繞線后通過加熱器加熱固定 |
|
控制系統 |
觸摸屏 |
脫模劑涂抹方式 |
間歇或連續(xù)涂抹 |
|
控制軸數 |
4軸 |
張力器 |
伺服張力器 |
|
溫度 |
0-700°C |
每小時產能 |
3000PCS（每層15圈，2層） 聽筒音圈108圈1700-1800PCS |
|
|
|

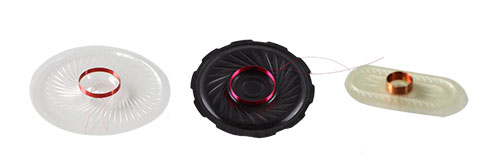

所生產的產品圖片：
