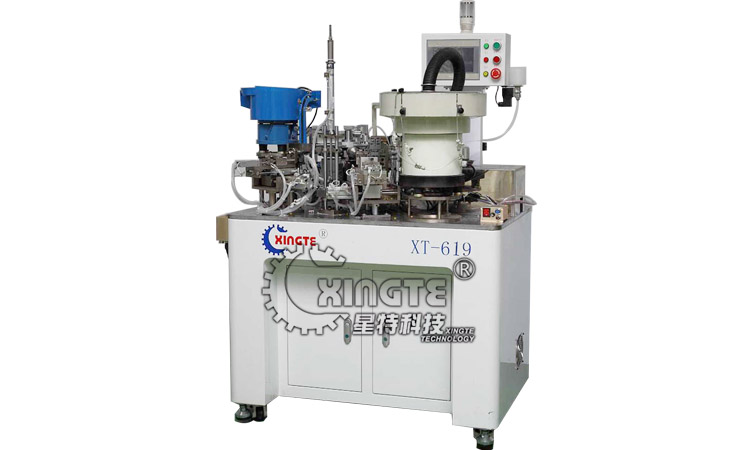

設備概述：
本機是有骨架音圈上鋁規生產專用機型，主要針對醇溶漆包線材繞制線圈。繞線方式為主軸飛叉繞線，六工位旋轉剪線，退模。本機是行業中最高效的機型，每小時產量大概可達1500-1800/小時左右。
設備特點：
控制系統采用全中文觸膜屏接口，操作簡便易學，無基礎人員通過兩天培訓即可上崗。機械操作部分設計合理，使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理，使得設備的耐磨、防腐等性能較普通設備有了顯著提升，延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承和高精度震動盤，保證了產品的高效率和高精度；設備可實現開機24小時穩定、高效生產，一人可操作多臺設備，節省人力成本。兼容性強，能與全自動化生產線及無人車間兼容配套。
適用領域：
揚聲器、喇叭
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
型號 |
XT-619 |
飛叉軸數 |
1軸 |
|
規格 |
780(w×1460(D)×1560(H)mm
|
飛叉轉數 |
Max. 4800rpm (根據飛叉的外徑而不同)
|
|
機器重量 |
約460kg |
適用線徑 |
0.04-0.20（mm） |
|
電源 |
AC220V±10%單相 50/60Hz |
線圈高度 |
Max.5mm |
|
消耗電力 |
約2.0KvA |
線圈外徑 |
Maxø15mm
|
|
氣源 |
0.4MPa以上
|
旋轉方式 |
6 工位
|
|
主軸方向 |
順時針/逆 時針
|
切線方式 |
氣壓切斷 |
|
步序記憶容量 |
99999
|
線圈溶接方式 |
酒精溶解線材膠層 |
|
控制系統 |
觸摸屏
|
脫模劑涂抹方式 |
間歇或連續涂抹 |
|
控制軸數 |
4軸 |
張力器 |
伺服張力器 |
|
溫度 |
0-700°C |
每小時產能 |
1500-1800pcs |

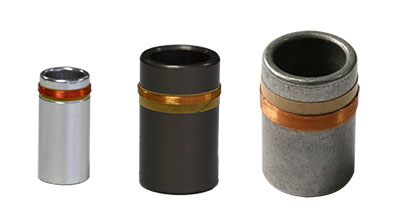

所生產的產品圖片：
