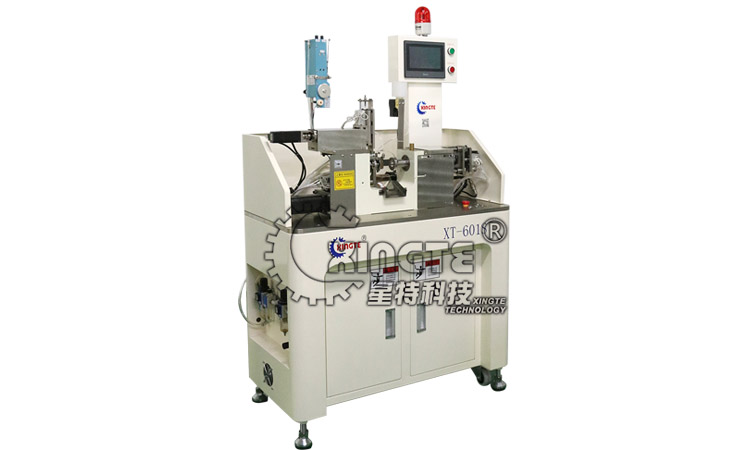

設備概述：
XT-601S是針對空心線圈設計的一款高效的三軸繞線機，可應用于大部分空心線圈的繞制，該設備的上市打破了國外市場的壟斷，降低了繞線機的價格。該設備具有效率高、產能大、二十四小時無間斷生產等特點。節省人力成本。能滿足各類用戶自動化生產需求，廣受用戶青睞。
設備特點：
控制系統采用全中文觸摸屏接口，操作簡便，無基礎人員通過兩天培訓即可上崗，機械操作部分設計合理，使得設備的生產效率比進口設備高。所采用金屬材料都經過特殊化工藝處理，使得設備的耐磨、防腐等性能較普通設備有了顯著提升，延長了設備的使用壽命。機械運動部分全采用進口伺服馬達和高精度滾珠絲桿，進口軸承保證了產品的高效率和高精度，形變小，提升了產品品質；整機采用了安全設計，防止在操作過程中事故發生；設備可實現開機24小時穩定、高效生產，一人可操作多臺設備，節省人力成本。兼容性強，能與全自動化生產線及無人車間兼容配套。
適用領域：
本機適用于各種空心線圈：用于各類型音圈（跑道，方型）、激光頭線圈、硬盤線圈、ＩＣ卡線圈、產品標簽線圈、讀寫卡線圈、傳感器線圈、振動馬達線圈，及各種高精密異形線圈，貼片型線圈，多線并繞線圈等。
設備參數：
|
名稱 |
參數
|
名稱 |
參數 |
|
外形尺寸 |
(長)950x(寬)460x(高)1500 |
使用電源 |
AC220V±10％單相50/60Hz |
|
凈重 |
260kg
|
消耗功率 |
2Kw/小時
|
|
壓縮空氣氣源 |
0.4Mpa～0.8Mpa |
工位主軸方向 |
順時針/逆時針 |
|
步序記憶容量 |
99999 |
操控方式 |
觸摸屏＋多軸運動控制卡 |
|
主軸數 |
3軸 |
適用線徑 |
0.015～0.6mm
|
|
繞制線圈高度 |
≦25mm
|
繞制線圈外徑 |
￠1～￠50mm
|
|
驅動方式 |
3軸伺服電機
|
引出線位置 |
可以任意設定角度 |
|
引出線長度 |
40~80mm(特殊治具除外) |
線圈固化方式 |
繞線中通過烘干機構烘干固化 |
|
產量 |
每小時800pcs(以每層15圈,2層圓形為例)
例)
|
主軸轉速 |
≦4000rpm |
